螺旋輸送機的主要組成部分
作者來源:勁能制造 ????? 發布時間：2017-06-22
導讀：螺旋輸送機 主要由螺旋輸送機的機殼，螺旋體，軸承座等與物料接觸的部件組成，螺旋輸送機的螺旋軸主要材料有不銹鋼，銅等材料制成，其內部軸承不能加潤滑油，因此須選用粉末冶
螺旋輸送機主要由螺旋輸送機的機殼，螺旋體，軸承座等與物料接觸的部件組成，螺旋輸送機的螺旋軸主要材料有不銹鋼，銅等材料制成，其內部軸承不能加潤滑油，因此須選用粉末冶金含油軸瓦，并應用良好的密封措施.
1.螺旋輸送機的主體部分及相關設計
槽式的螺旋輸送機的一般結構，它主要由螺旋體、軸承、料槽、進出料口和驅動裝置等部分組成。剛性的螺旋體通過的頭、尾部和中間部位的軸承支承于料槽，形成可實現物料的輸送的轉動構件，螺旋體的運轉通過安裝于頭部的驅動裝置實現，進出料口分別開設于料槽尾部上側和頭部下側。
(1)螺旋軸是螺旋輸送機實現物料的輸送的主要構件，它由螺旋葉片和螺旋軸兩部分的構成。按葉片在軸上的盤繞方向不同可分為右旋和左旋兩種(逆時針盤繞為左旋，順時針盤繞為右旋)。螺旋體輸送物料方向由葉片旋向和軸的旋轉方向決定，具體確定時，*確定葉片旋向，然后按左旋用右手、右旋用左手的原則，四指彎曲方向為軸旋轉方向，大拇指伸直方向即為輸送物料方向。同一螺旋體上如有兩種旋向的葉片，可同時實現兩個不同的方向物料的輸送。螺旋軸通常采用直徑30～70mm的空心鋼管。
使用螺旋輸送機，我們不僅需要通過計算確定的設備的技術參數，并且需要根據輸送物料的特性和特殊的技術要求，選擇設備的型式和合理的布置的方法。才能保證設備的正常運行。

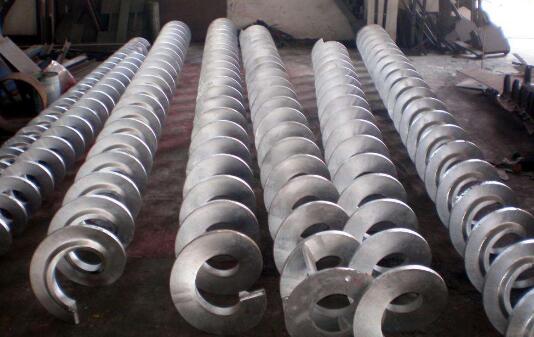

(2)螺旋體的主要規格尺寸為葉片直徑D(mm)、軸直徑d(mm)和螺距s(mm)，系列直徑見表。螺旋葉片通常采用簡易制造法，即用1.5～4.0mm厚的薄鋼板沖壓或剪切成帶缺口的圓環，將圓環拉制成一個螺距的葉片，然后將若干個單獨的葉片經焊接或鉚接于螺旋軸形成一個完整的螺旋葉片。
(3)軸承是安裝于機槽用于支承螺旋體的構件，按其安裝的位置和作用不同有頭部的軸承、尾部的軸承和中間的軸承。頭部的軸承主要由向心的推力軸承、軸承座、軸承蓋、油環等部分的組成，它安裝于頭部的卸料端，承受徑向力和軸向力，所以其軸承應采用向心推力軸承；尾部軸承安裝于尾部進料端，只承受徑向力，采用向心球面軸承，結構較簡單。對于螺旋軸在3米以上的螺旋輸送機，為了避免螺旋軸發生彎曲，應安裝中間軸承，中間軸承一般采用懸吊結構，且其橫向的尺寸應盡可能的小，以免造成物料的堵塞。
